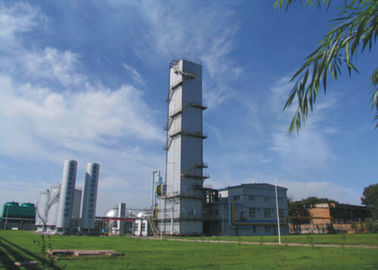

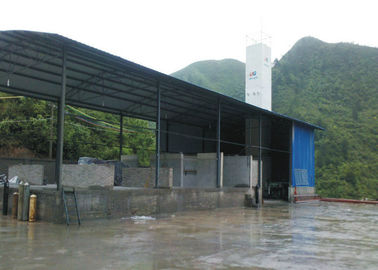

Van de de Luchtscheiding van het lage Drukstaal de Cryogene Installatie 2800kw voor Zuurstofproductie

Van de de Luchtscheiding van het lage Drukstaal de Cryogene Installatie 2800kw voor Zuurstofproductie

Snelle Details:

Voorwaarde: nieuw

Plaats van oorsprong: China (vasteland)

Merknaam: UIG

Modelaantal: KDO, KDN, KDON, KLN, KZO-REEKS

Productiecapaciteit: 50-3000 m3/hour

Macht: 76-2800 kW

Voltage: 380v, 10000V

Certificatie: ISO-9001:2000

Garantie: 1 jaar

Het leven: 20 jaar met juist onderhoud

Verleende naverkoop de dienst: Ingenieurs beschikbaar aan de dienstinstallaties overzee

Gebruik: Industrieel en medisch (zuurstof, vloeibare zuurstof, stikstof, vloeibare stikstof)

UIG-de installaties van de Luchtscheiding worden gebouwd voor een enorme waaier van hieronder samengevatte capaciteiten en producten: VOOR ZUURSTOF 99.7% EN STIKSTOF 99.999%

Specificaties:

Twee compressiemethodes:

1)Interne de scheidingsinstallaties van de compressielucht:

Lucht-samen:persen-pre-koelen-zuiveringsinstallatie-rectificatie-hart ruilmiddel (lage drukvloeistof) - Vloeibare zuurstofpomp (onder druk gezette vloeibare zuurstof) - zuurstofverstuiver - zuurstofcilinders

2)Externe de scheidingsinstallaties van de compressielucht:

Lucht-samen:persen-Precooling-zuiveringsinstallatie-rectificatie-hart ruilmiddel (lage drukgas) - zuurstof opslag-zuurstof compressor (onder druk gezette zuurstof) - zuurstofcilinders

 De belangrijkste technische specificaties van interne compressie

Zuurstof het vullen (of spanningsverhoger) met vloeibare pomp.

De installatie gebruikt de normale adsorptie van de temperatuur moleculaire zeef, middelgrote de terugvloeiingsstroom van de druk hulpuitbreiding.

De ruwe lucht wordt gezogen van de atmosfeer, gaat het door filter voor verwijdering van stof en mechanische onzuiverheden., dan wordt het samengeperst tot op zekere hoogte door de enige compressor van de stadiumschroef, via eindstadiumkoeler, wordt de lucht die systeem pre-cooling, de lucht gekoeld aan ong. 8℃. Nadat de vochtigheid van de waterscheiding in waterseparator wordt gescheiden en dan gaat het naar zuiveringsinstallatie voor verwijdering van vochtigheid, van Co2, C2H2 en waterstofdioxyde.

Dan gaat het meeste deel van lucht hoofdwarmtewisselaar die aan verzadigd in moet worden gekoeld verleidt. en gedeeltelijk is vloeibaar aan het lagere deel van lagere kolom; een ander deel van lucht wordt samengeperst tot op zekere hoogte door compressiespanningsverhoger in twee stadia, via eindstadium gaat de koeler in zuurstofwarmtewisselaar binnen te koelen om dichtbij verzadigde temperatuur te zijn, dan nadat het gaspedaal naar lagere kolom gaat. Door lagere kolom pre-distillatie kunnen wij verrijkte zuurstof vloeibare lucht van de bodem van de kolom krijgen. Na het koelen door sub-koeler, na throttled het gaat naar het middendeel van hogere kolom als terugvloeiingsvloeistof voor rectificatie. WN wordt verkregen uit de bovenkant van lagere kolom, na gecondenseerd door condensator-evaporator, wordt een deel van WN gebruikt als vloeistof van de rectificatieterugvloeiing voor lagere kolom; een ander deel na het koelen door sub-koeler en na throttling gaat tot de bovenkant van hogere kolom als vloeistof van de rectificatieterugvloeiing. De zuivere vloeibare zuurstof wordt verkregen uit de bodem van hogere kolom, en het wordt gecondenseerd door condensator-evaporator. De vloeibare zuurstof wordt samengevat van de bodem na het koelen door sub-koeler, dan het naar LOX-onder druk te zetten pomp gaat. Het is verdampt in de warmtewisselaar van O2 en aan normaal verleidt en dan direct gaat naar zuurstof het vullen helling voor het vullen van cilinders opnieuw verwarmd.

WN vanaf de bovenkant van hogere kolom gaat door sub-koeler, verleidt het owerdeel van hoofdwarmtewisselaar die aan bepaald moet worden opnieuw verwarmd. Dan gaat het naar uitbreidingsturbine tot koude leiden en keert aan sub-koelere en hoofdwarmtewisselaar opnieuw die aan normaal terug moet worden opnieuw verwarmd verleidt. Een deel van het gaat tot zuiveringsinstallatie over als het regenereren van gasmiddel en een ander deel gaat gedeeltelijk worden gelucht.

 De belangrijkste technische specificaties van externe compressie

Zuurstof het vullen (of spanningsverhoger) met zuurstofcompressor.

Beschrijving:

•Externe de scheidingsinstallatie van de compressielucht:

Lucht-samen:persen-pre-koelen-zuiveringsinstallatie-rectificatie-hitte ruilmiddel (lage drukgas) - zuurstof opslag-zuurstof compressor (onder druk gezette zuurstof) - zuurstofcilinders of Pijpleidingslevering.

• Basisconfiguratie van deze installatie van de luchtscheiding:

  (1) luchtcompressor (schroeftype van de Oliesmering of olievrij type) 1 reeks

  (2) lucht die eenheid (Dichte kaderstructuur) pre-cooling 1 reeks

  (3) het moleculaire systeem van de zeefreiniging 1 reeks

  (4) het systeem van de rectificatiekolom (Koude Doos) 1 reeks

  (5) Turboexpander 1 reeks

  6) zuurstofopslag 1set

7)zuurstofcompressor 1set

8)Instrumenten & elektrosysteem 1 reeks

•Voor veiligheidsverrichting voor oud, wordt bepaalde vloeistof in condensator-verstuiver regelmatig getrokken uit kolom, door dat te doen, het kan zijn vermijdt de accumulatie van koolwaterstof, vooral voor acetyleen.

Toepassingen:

wij leverden aan vele landen (Rusland, Kazachstan, Tadzjikistan, India, Bangladesh, Thailand, Filippijnen, Noord-Korea, Mongolië, Equatoriaal-Guinea, Botswana, Zambia, Angola, Tanzania).

Concurrentievoordeel:

Hoge betrouwbaarheid. Lage drukproces. Lage machtsconsumptie. Korte tijdlevering. De goede dienst.
